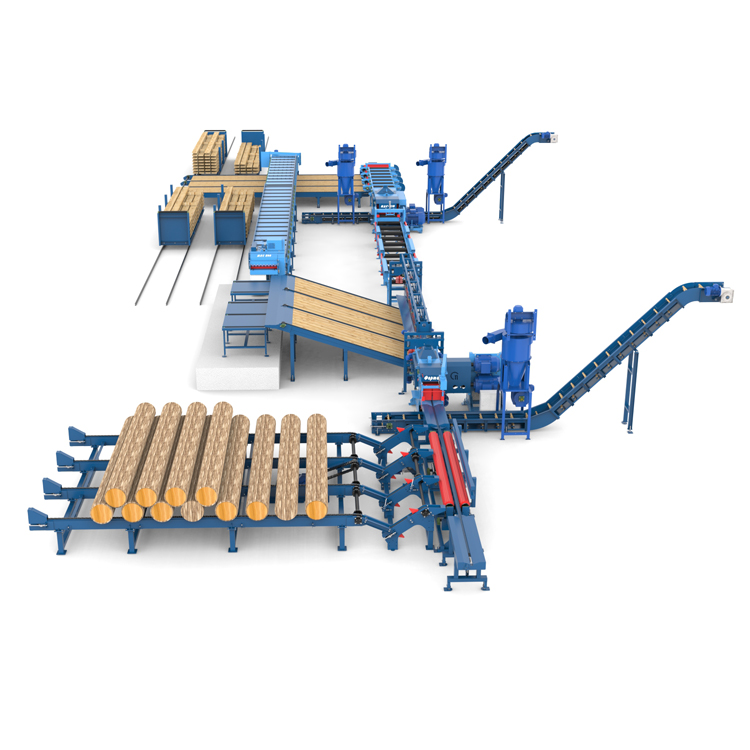

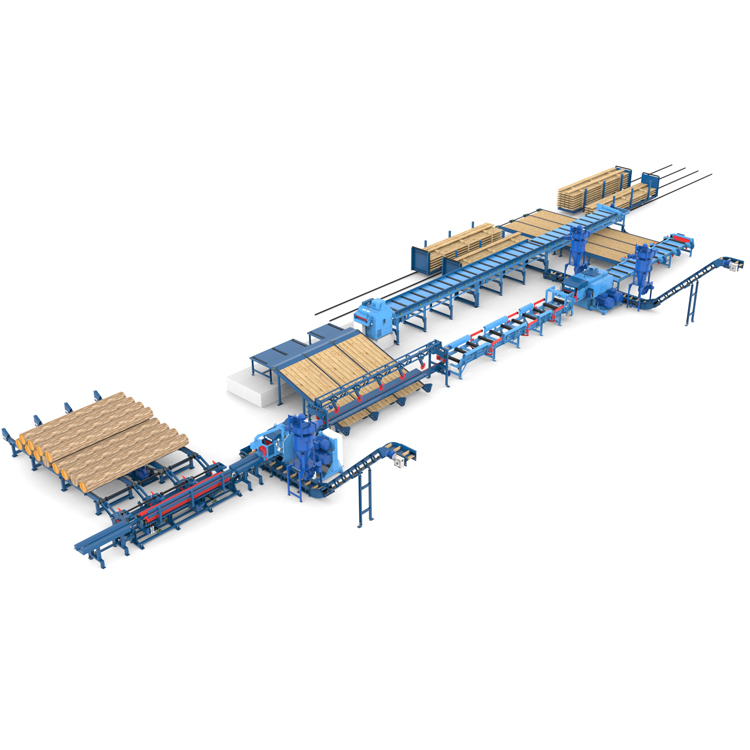

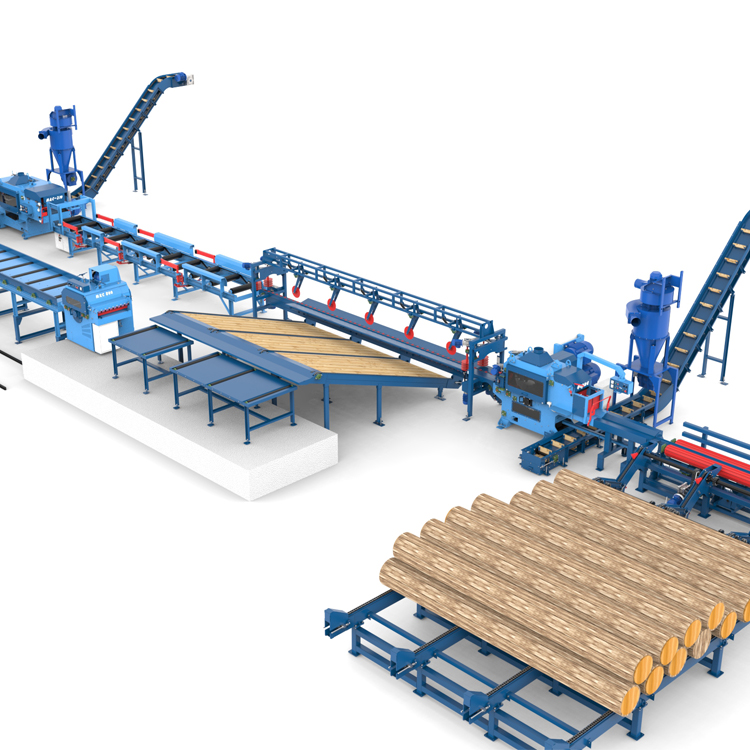

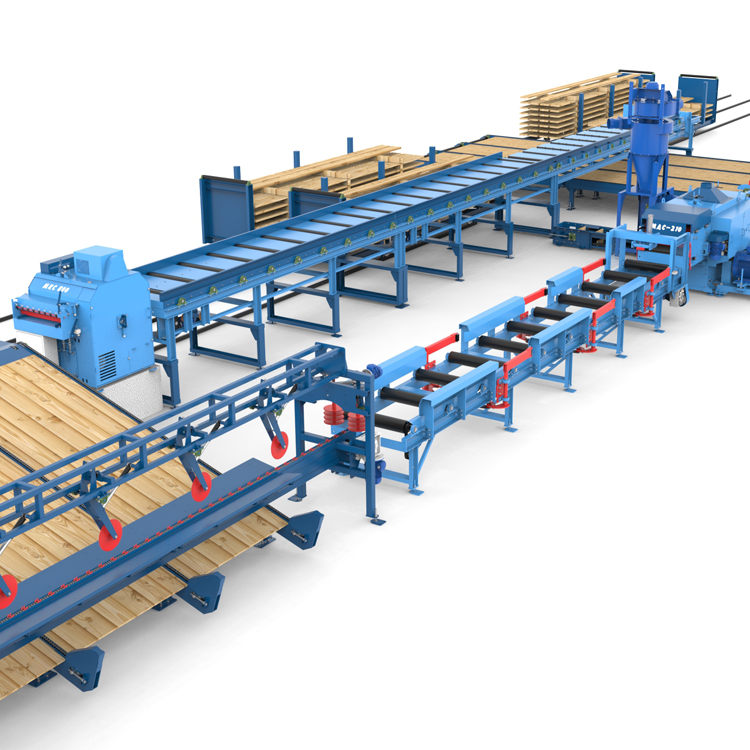

| 1 | Загрузочная эстакада | шт. | 1 |
| 2 | Механизм поштучной выдачи | шт. | 1 |
| 3 | Кантователь бревен вальцовый | шт. | 1 |
| 4 | Стол подающий 1,5 м | шт. | 1 |
| 5 | Бревнопильный станок Форта | шт. | 1 |
| 8 | Многопильный станок МДС-210 (90 кВт) | шт. | 1 |
| 12 | Многопильный кромкообрезной станок МКС-800 | шт. | 1 |
| 6 | Рольганг разобщитель 6,5 м | шт. | 1 |
| 7 | Центрователь лафета | шт. | 1 |
| 9 | Рольганг с цепным сбрасывателем | шт. | 1 |
| 10 | Транспортер поперечный отводной 4 м | шт. | 1 |
| 11 | Рольганг подающий неприводной | компл. | 1 |
| 13 | Рольганг приводной без привода 5 м | шт. | 1 |
| 14 | Рольганг приводной с приводом 5,5 м | шт. | 1 |
| 15 | Рольганг в винтовым сбрасывателем спец | шт. | 1 |
| 16 | Сортировочный стол 9 м | шт. | 1 |
| 17 | Тележка накопитель | шт. | 4 |
| 18 | Транспортер скребковый Z-образный 10 м | шт. | 1 |
| 19 | Транспортер скребковый Z-образный 11,5 м | шт. | 1 |
| 20 | Вентилятор и циклон с механической разгрузкой | шт. | 3 |
| 21 | Стапель для поднятия высоты кромкообрезного станка | шт. | 1 |
| 22 | Стапеля для поднятия высот механизации | компл. | 1 |
| 23 | Шкафы управления | компл. | 1 |

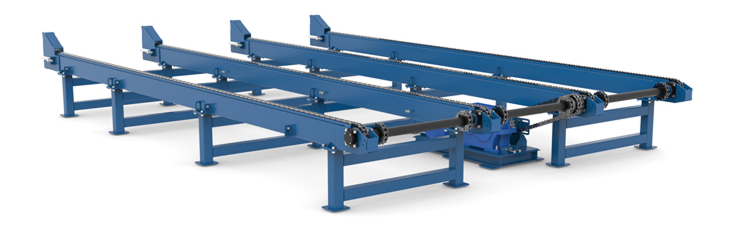

Загрузочная эстакада для бревен ЭК-Л
Технические характеристики
|
Наибольшая длина бревна, мм |
6 500 |
|
Наименьшая длина бревна, мм |
2 500 |
|
Вместимость при длине 6 метров |
20-40 м3 |
|
Скорость подачи, м/мин |
5 |
|
Мощность привода подачи, кВт/об.мин |
5,5х750 |
|
Количество лонжеронов |
4 |
|
Длина, мм |
6650 |
|
Ширина, мм |
4250 |
|
Высота подачи, мм |
770 |
|
Высота загрузки, мм |
980 |
|
Приблизительный вес, кг |
2600 |

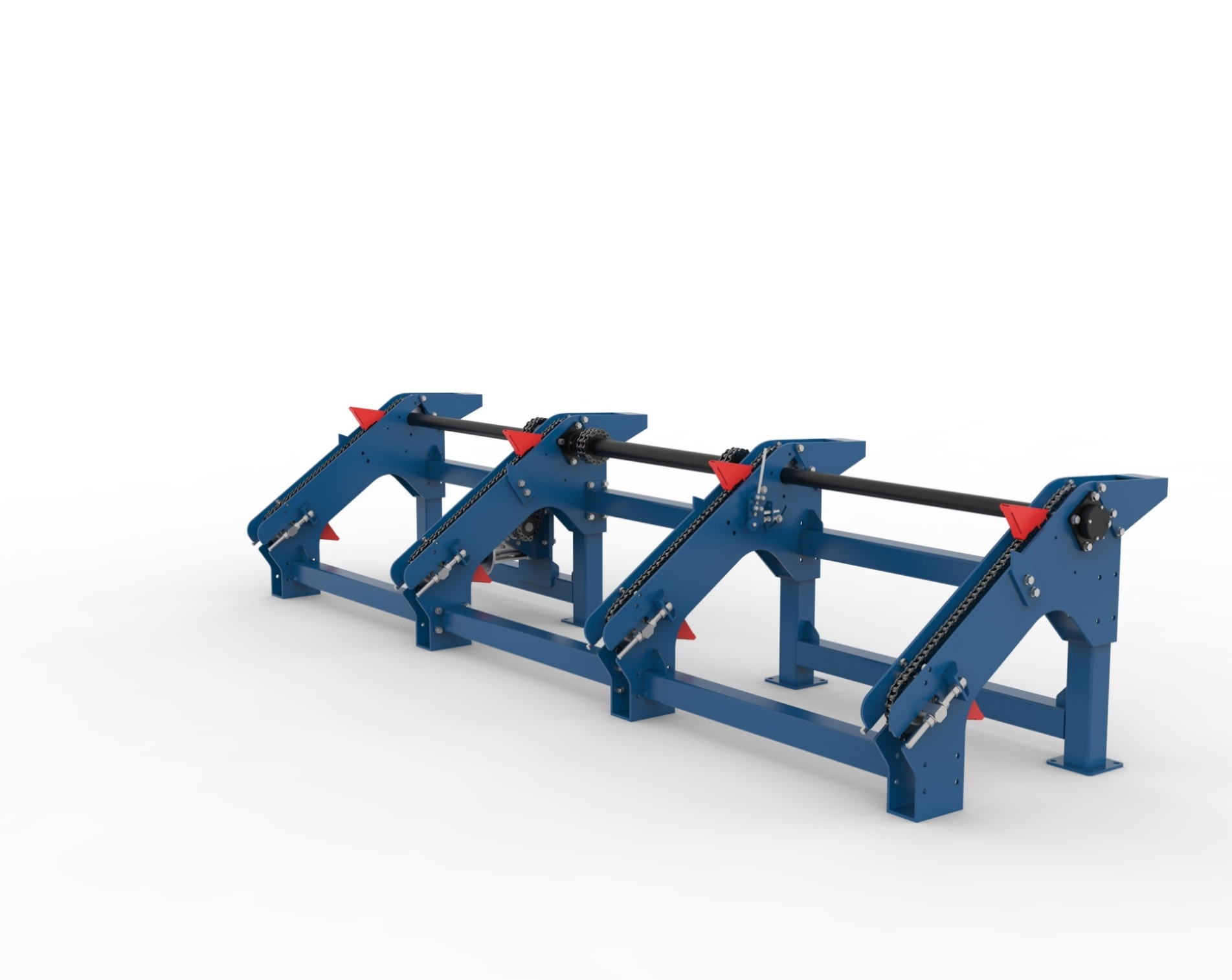

Разделитель бревен РБ-Л
Технические характеристики
|
Мощность, кВт |
3 |
|
Скорость подачи, м/мин |
10 |
|
Максимальный диаметр бревен,мм |
450 |
|
Габариты ДхШхВ,мм |
1280х4280х940 |
|
Масса, кг |
850 |

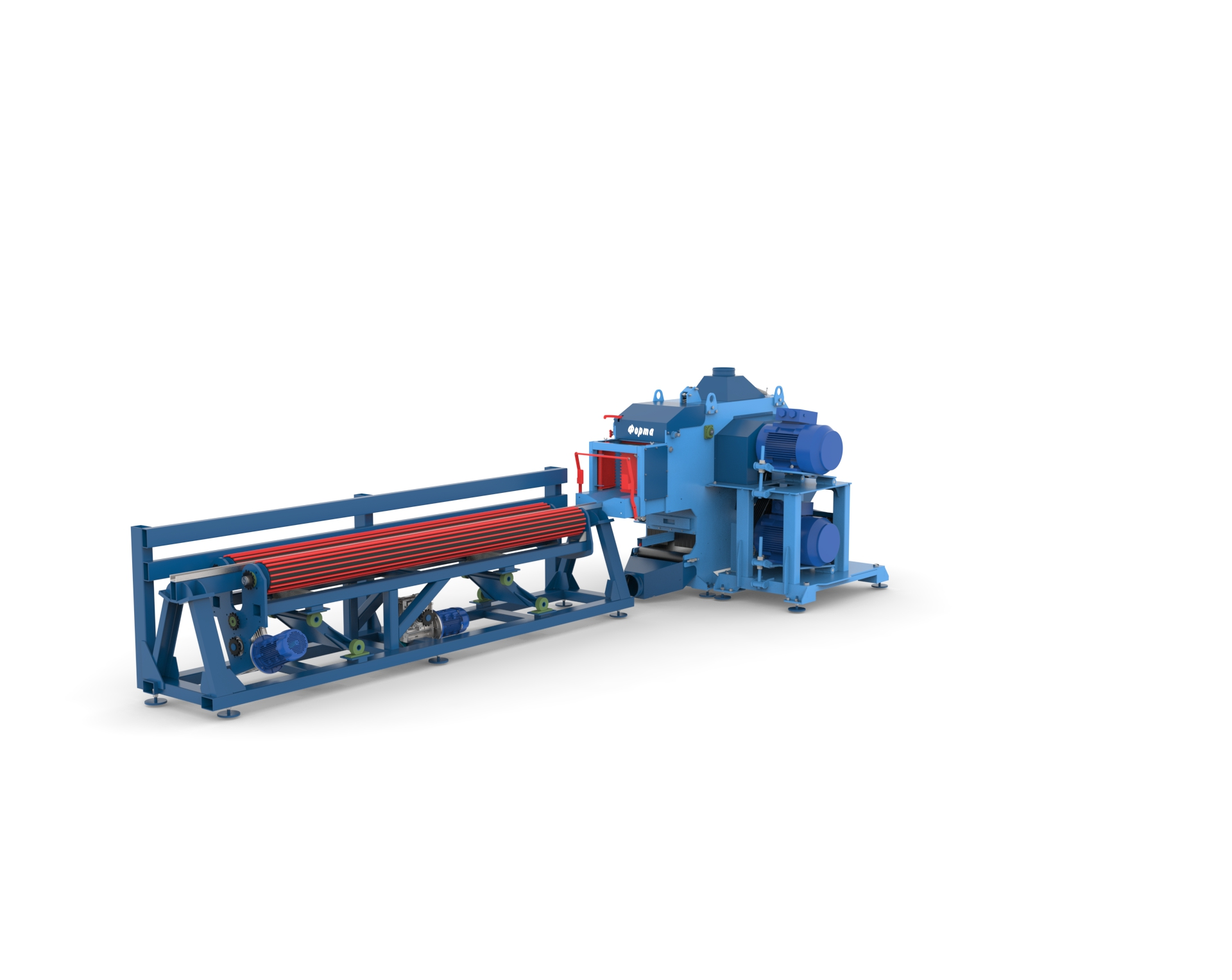

Бревнопильный станок
Брусующий круглопильный цепной станок - предназначен для продольной распиловки круглых лесоматериалов (бревен) с целью получения бруса (лафета), необрезной доски и горбыля. Станок может устанавливаться как отдельное оборудование, так и в составе лесопильной линии.
Рама станка выполнена с существенным запасом прочности. Такая конструкция обеспечивает постоянно стабильное и точное положение станка, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции даже в суровых зимних условиях.
Преимущества:
1. Двухвальная система пиления;
2. Использование в неотапливаемых помещениях;
3. Использование пил меньшего диаметра дает тоньше пропил и больше полезный выход;
4. Отсутствие специального фундамента;
5. Пиление как делового леса ⌀18-45 см, так и тонкомера и баланса ⌀10-18 см.
Технические характеристики
|
Минимальный диаметр бревна, мм |
100 |
|
Максимальный диаметр бревна, мм |
340/450 |
|
Минимальная длина бревна, мм |
1200 |
|
Диаметр пил, мм |
500/630 |
|
Диаметры пильных валов, мм |
70 |
|
Число оборотов пильных валов, об/мин |
1500 |
|
Мощность двигателей пильных валов, кВт |
37, 45, 55, 75 на заказ |
|
Максимальное количество резов |
6 |
|
Скорость подачи, м/мин |
0-12 (20) |
|
Габариты станка ДхШхВ, мм |
6000х2000х1750 |
|
Приблизительный вес, кг |
4000 |

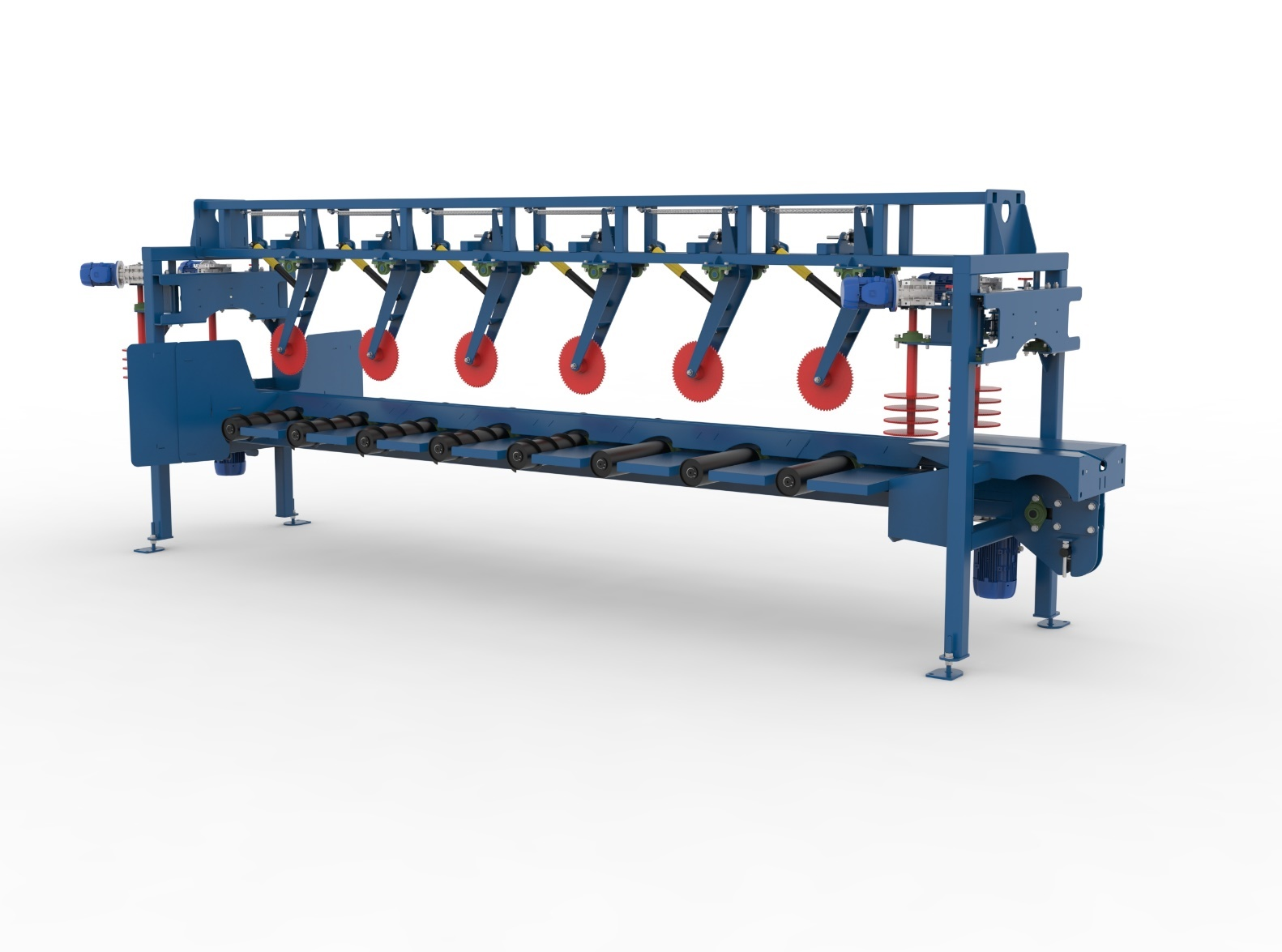

Рольганг-разобщитель винтовой
Рольганг-разобщитель предназначен для приема пиломатериалов из бревнопильного станка, отделения и сброса горбылей и досок, а также подачи лафета на последующую обработку.
Рольганг оснащён 2-я приводными рябухами на входе и 2-я выносными приводными боковыми прижимами на выходе для обеспечения эффективной протяжки пиломатериала. Транспортировка лафета по поверхности разобщителя осуществляется с помощью цепей с металлическими «зацепами», а также прижимных рябух обеспечивающих надежную протяжку и фиксацию заготовки на транспортере. Отделение горбыля осуществляется с помощью приводных сбрасывателей.
Технические характеристики
|
№ п.п |
Наименование параметров |
Единица измерения |
Значение |
|||
|
1 |
Наибольший размер сечения распиливаемого бревна |
мм. |
450 |
|||
|
2 |
Наименьший размер сечения распиливаемого бревна |
мм. |
100 |
|||
|
3 |
Максимальная длина бревна |
м. |
4,2 (6,3) |
|||
|
4 |
Минимальная длина бревна |
м. |
1,2 |
|||
|
5 |
Минимальная ширина лафета |
мм |
80 |
|||
|
6 |
Максимальная ширина лафета |
мм |
210 |
|||
|
7 |
Скорость подачи (регулировка инвертером) |
м./мин. |
0-20 |
|||
|
8 |
Габаритные размеры: Длина Ширина Высота |
мм. |
6000 (8000) 1200 2000 |
|||
|
9 |
Масса, не более |
кг. |
1900 (2200) |
|||
|
|
||||||
|
10 |
Род тока питающей сети |
|
Переменный 3-х фазный |
|||
|
11 |
Частота тока |
Гц. |
50 |
|||
|
12 |
Напряжение силовых цепей |
V~ |
380 |
|||
|
13 |
Мощность привода цепного транспортера |
кВт. |
2,2(3) |
|||
|
14 |
Мощность привода боковых прижимов |
кВт. |
4х0,37 |
|||
|
15 |
Мощность привода роликов |
кВт. |
2,2 |
|||
|
16 |
Суммарная мощность электродвигателей подачи |
кВт. |
5,9 (6,7) |
|||

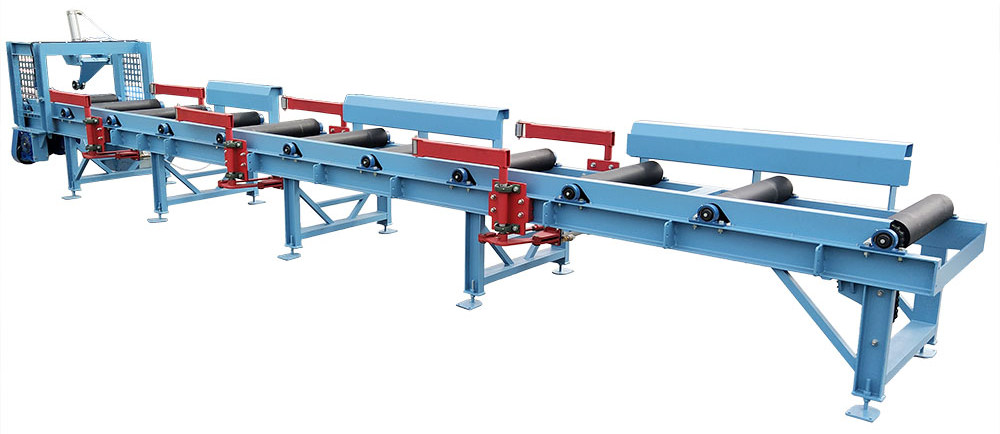

Центрователь
Центрователь предназначен для автоматической центровки и подачи брусьев и досок в многопильный или обрезной станок. Материал, перемещающийся по рольгангу, в нужный момент выставляется по оси рольганга комплектом трех пар центрирующих рычагов. Далее брус прижимается к зубчатым роликам и вводится в механизм подачи станка. Центрователь позволяет исключить наличие обслуживающего персонала на операции подачи заготовок (минимум одного рабочего), увеличивает скорость, улучшается качество, цикличность и точность подачи материала.
Технические характеристики
|
Максимальная высота бруса, мм |
250 |
|
Максимальная ширина бруса, мм |
700 |
|
Минимальная длина бруса, мм |
1600 (1200 опция) |
|
Максимальная длина бруса, мм |
6500 (4000, 3000) |
|
Скорость подачи - регулируется инвертором |
|
|
Давление пневматического питания, атм |
4 |
|
Мощность привода, кВт |
2,2 (3) |
|
Длина, мм |
8500 |
|
Ширина, мм |
1300 |
|
Высота, мм |
1950 |
|
Приблизительный вес, кг |
1850 |

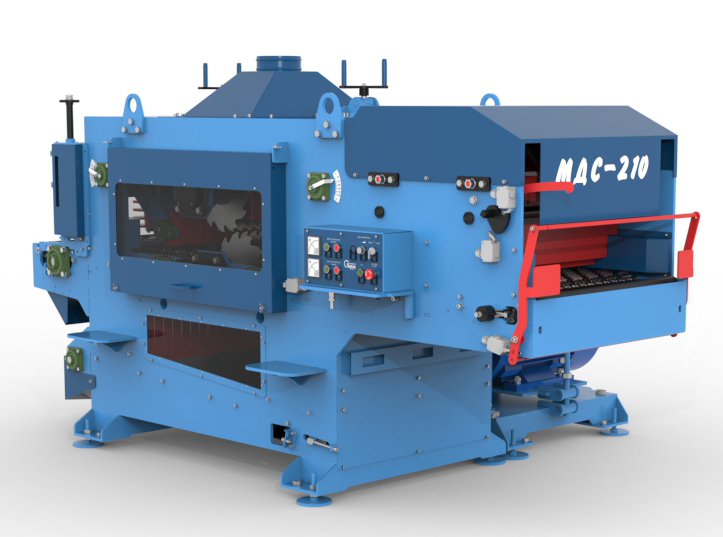

Многопильный двухвальный станок МДС 170, 210
Предназначен для продольной распиловки круглыми пилами двух-трех- четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче.
Подача заготовки осуществляется двумя цепными транспортерами и приводными вальцами, которые обеспечивают идеальную геометрию и высокую скорость пиления до 40 м/мин. Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станок неприхотлив в работе, устанавливается на ровную бетонную площадку.
Технические характеристики
|
Максимальная толщина бруса, мм |
170/130 |
210/150 |
|
Максимальная ширина бруса, мм |
700 |
700 |
|
Диаметр пил на нижнем валу, мм |
300 - 400 |
350 - 450 |
|
Диаметр пил на верхнем валу, мм |
300 |
350 |
|
Минимальная длина бруса, мм |
1500 (1200– опция) |
1500 |
|
Диаметры пильных валов, мм |
75 |
75 |
|
Расстояние между крайними пилами, мм |
610 |
610 |
|
Число оборотов пильных валов, об/мин |
3800 |
3800 |
|
Мощность двигателей пильных валов, кВт |
22,30,37,45,55,75 по заказу |
37,45,55,75,90 по заказу |
|
Скорость подачи, м/мин |
3-30 (5-40) |
3-30 (5-40) |
|
Мощность двигателя подачи, кВт |
4 |
4 |
|
Размеры станка ДхШхВ, мм |
3250х2250х1700 |
3350х2250х1750 |
|
Приблизительный вес, кг |
3300 |
3650 |

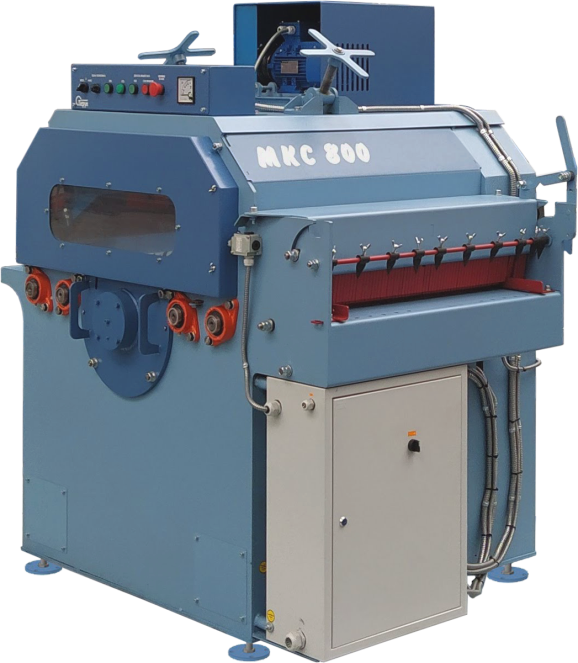

Кромкообрезной многопильный станок МКС 800
Станок МКС 800 используется для кромления необрезного пиломатериала в лесопильных линиях высокой производительности.
Изящный станок оборудован длинным пильным валом и обеспечивает высокую производительность и идеальную геометрию продукции. Станок неприхотлив, удобен в работе и настройке. Два ряда когтевой защиты обеспечивают высокий уровень безопасности.
Станок МКС-800 оснащен двумя приводными прижимными вальцами большого диаметра и четыремя приводными нижними вальцами. Это позволяет работать с пиломатериалом различной толщины без перенастроек положения прижимных вальцов по высоте. В итоге это существенно увеличивает производительность станка при работе с несортированным пиломатериалом.
Наличие стола над пильным валом устраняет вибрации концов досок на входе и на выходе пил и обеспечивает чистый выход опилок без примеси срезок и щепы.
Технические характеристики
|
Максимальная высота пропила, мм |
90 |
|
Ширина на входе, мм |
850 |
|
Максимальное расстояние между крайними пилами, мм |
780 |
|
Минимальная длина заготовки, мм |
800 |
|
Скорость подачи (изменяется шкивами), м/мин |
30, 40, 50 |
|
Бесступенчатая регулировка скорости подачи |
+ |
|
Скорость подачи с использованием инвертора, м/мин |
до 70 |
|
Диаметр пилы, мм |
350 |
|
Посадочный диаметр пилы, мм |
75 |
|
Положение дисковой пилы |
стойко-постоянное |
|
Мощность двигателя привода пильного вала, кВт |
15 (18, 22, 30) |
|
Мощность двигателя подачи, кВт |
1,5 (2,2) |
|
Частота вращения пильного вала, об/мин |
3800 |
|
Габариты станка (Д x Ш x В), мм |
1550x1200x1700 |
|
Вес станка, кг |
2200 |

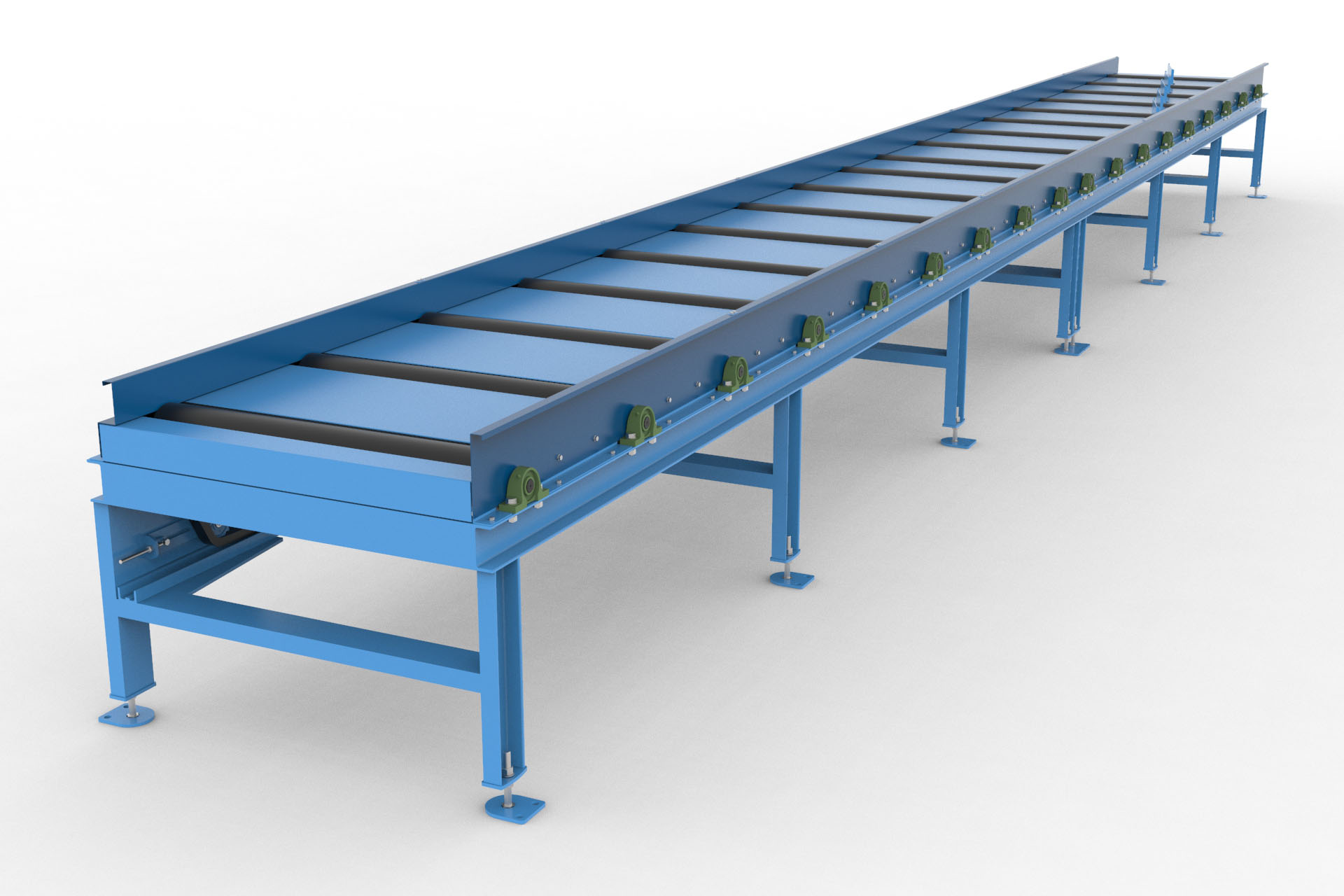

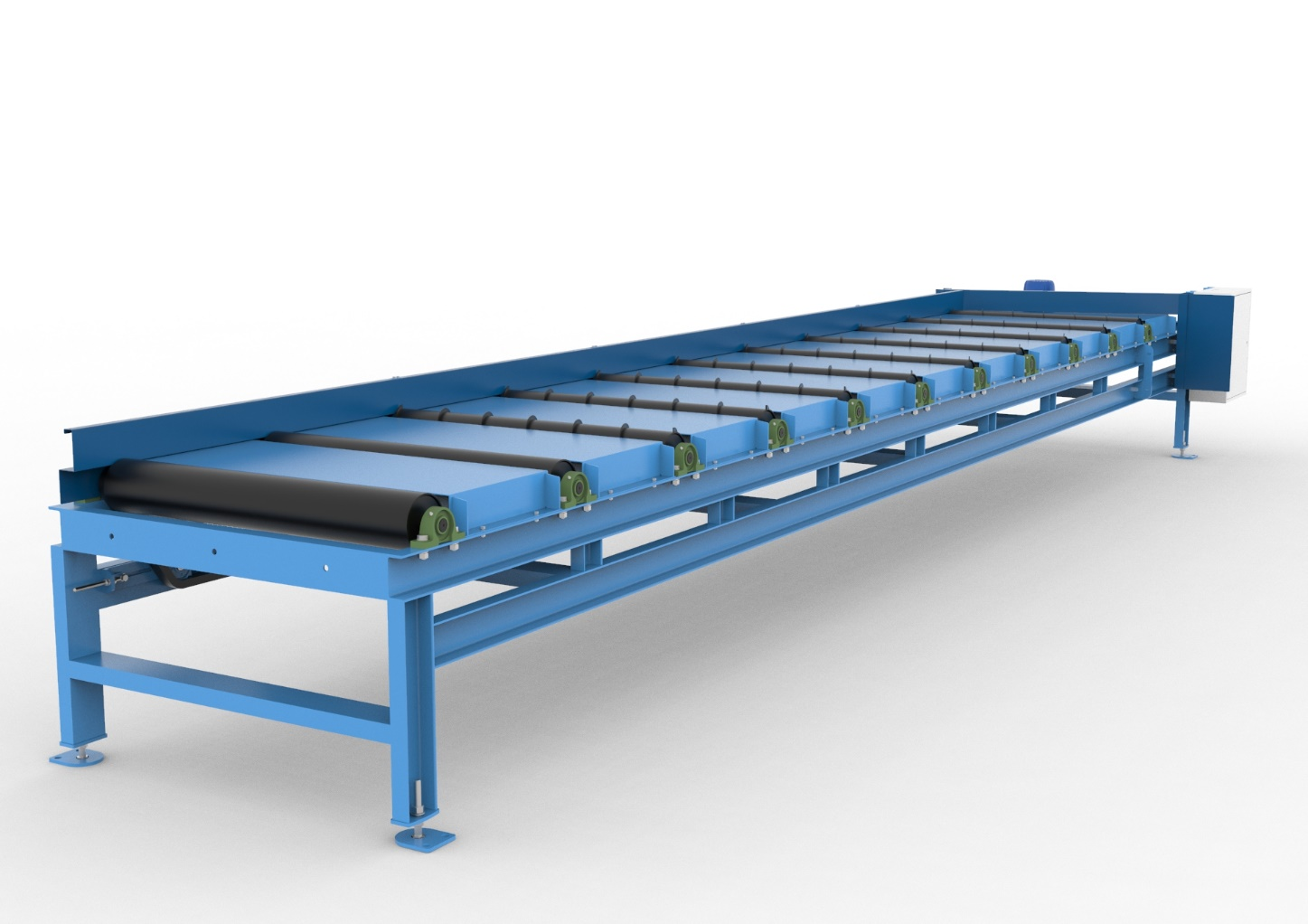

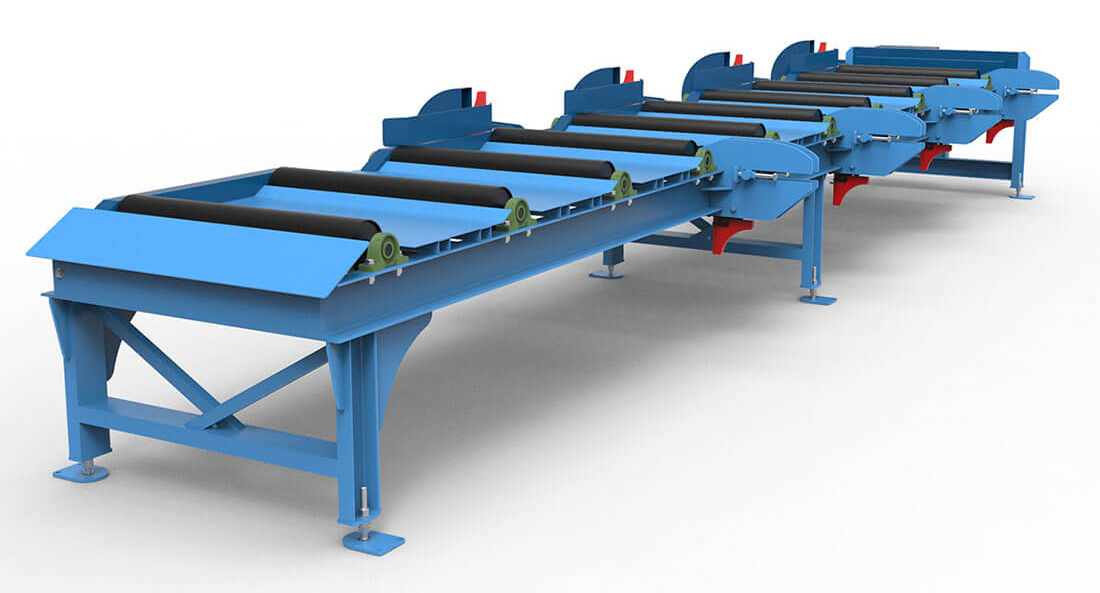

Рольганг приводной
Технические характеристики
|
Длина, мм |
11500 |
|
Ширина, мм |
1300 |
|
Высота, мм |
950 |
|
Установленная мощность привода, кВт |
3 |
|
Масса изделия, кг |
2200 |
Рольганг с цепным сбрасывателем
Технические характеристики
|
Мощность привода, кВт |
3(4) + 2,2 |
|
Длина, мм |
7600 |
|
Ширина, мм |
1960 |
|
Высота, мм |
1300 |
|
Приблизительный вес, кг |
1600 |
Рольганг с винтовым сбрасывателем
Технические характеристики
|
Длина, мм |
8000 |
|
Ширина, мм |
1650 |
|
Высота, мм |
950 |
|
Установленная мощность привода, кВт |
3 |
|
Приблизительный вес, кг |
1750 |

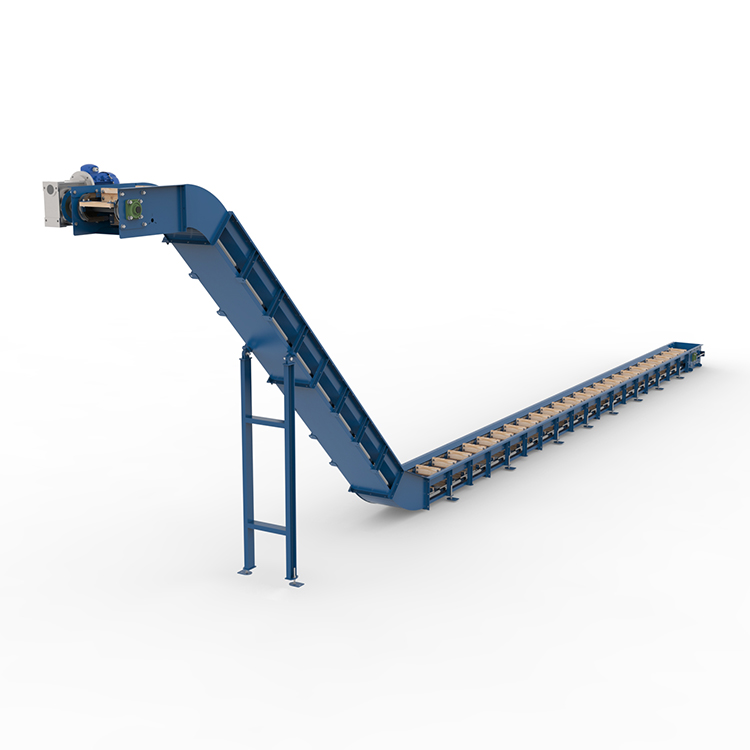

Транспортер скребковый подъемный
Технические характеристики
|
Длина подъемной части, мм |
6000 |
|
Высота подъема, мм |
2000-4000 |
|
Длина прямой части, мм |
2000-20000 |

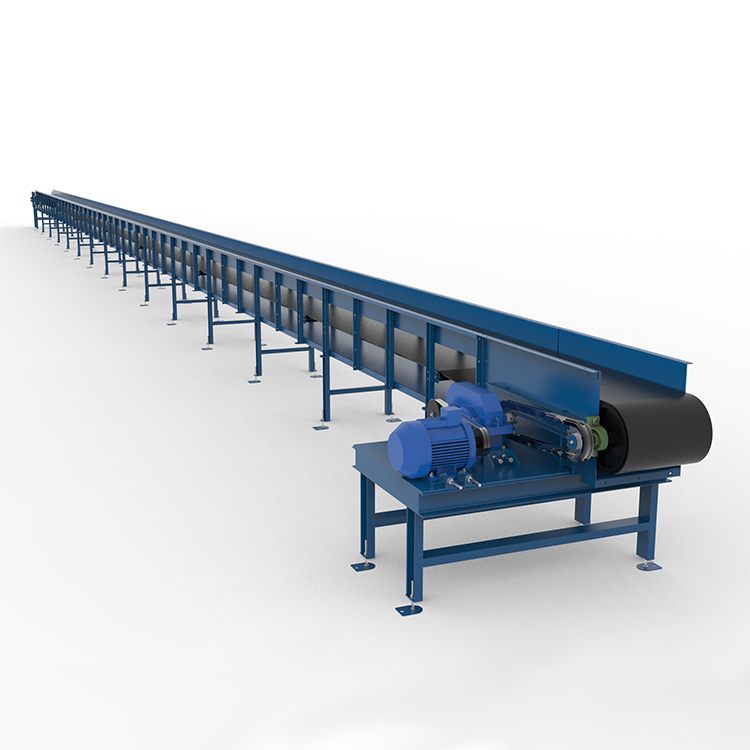

Транспортер ленточный
Технические характеристики
|
Ширина ленты, мм |
500 |
|
Длина транспортера, м |
3 - 30 |
|
Мощность привода, кВт |
3 - 7,5 |
Заложена возможность стыковки транспортеров для наращивания длины

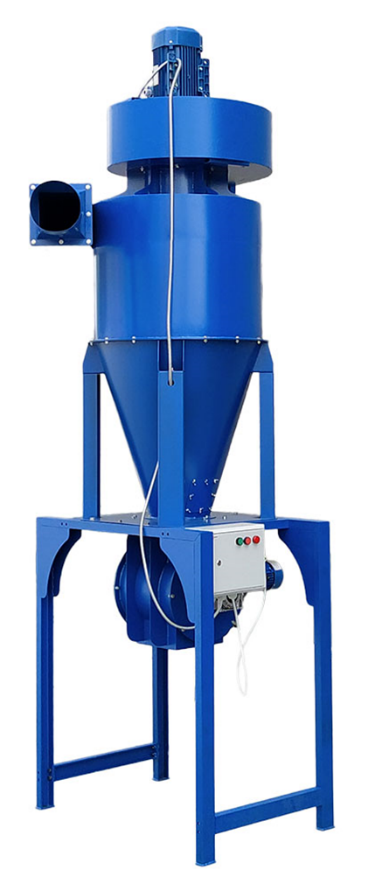

ВП-7000 с циклоном, механической разгрузкой и установочной рамой
Установки (стружкоотсосы) предназначены для удаления стружки, пыли в лесопильных механизированных линиях.
Отличительные особенности:
- крыльчатки установок проходят динамическую балансировку на промышленном станке ЧПУ;
- для одновременного обслуживания одного или нескольких станков, где суммарный объём отсасываемого воздуха не превышает 7000 м3/час.
Технические характеристики
|
Производительность, м3/ч |
7000 |
|
Скорость воздушного потока на входе, м/с |
28 |
|
Разрежение на всасывании, Па |
1900 |
|
Диаметр воздуховодов, мм |
200 |
|
Мощность электродвигателя вентилятора, кВт |
5,5 |
|
Мощность электродвигателя затвора, кВт |
0,25 |
|
Габариты циклона с основанием |
|
|
Длина, мм |
1400 |
|
Ширина, мм |
900 |
|
Высота, мм |
2500 |
|
Приблизительный вес, кг |
200 |
|
Габариты вентилятора |
|
|
Длина, мм |
800 |
|
Ширина, мм |
800 |
|
Высота, мм |
1050 |
|
Приблизительный вес, кг |
170 |
