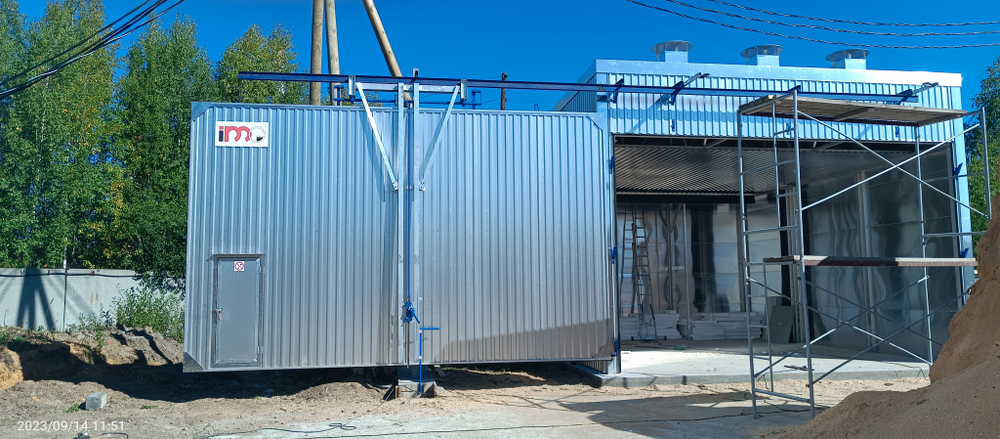

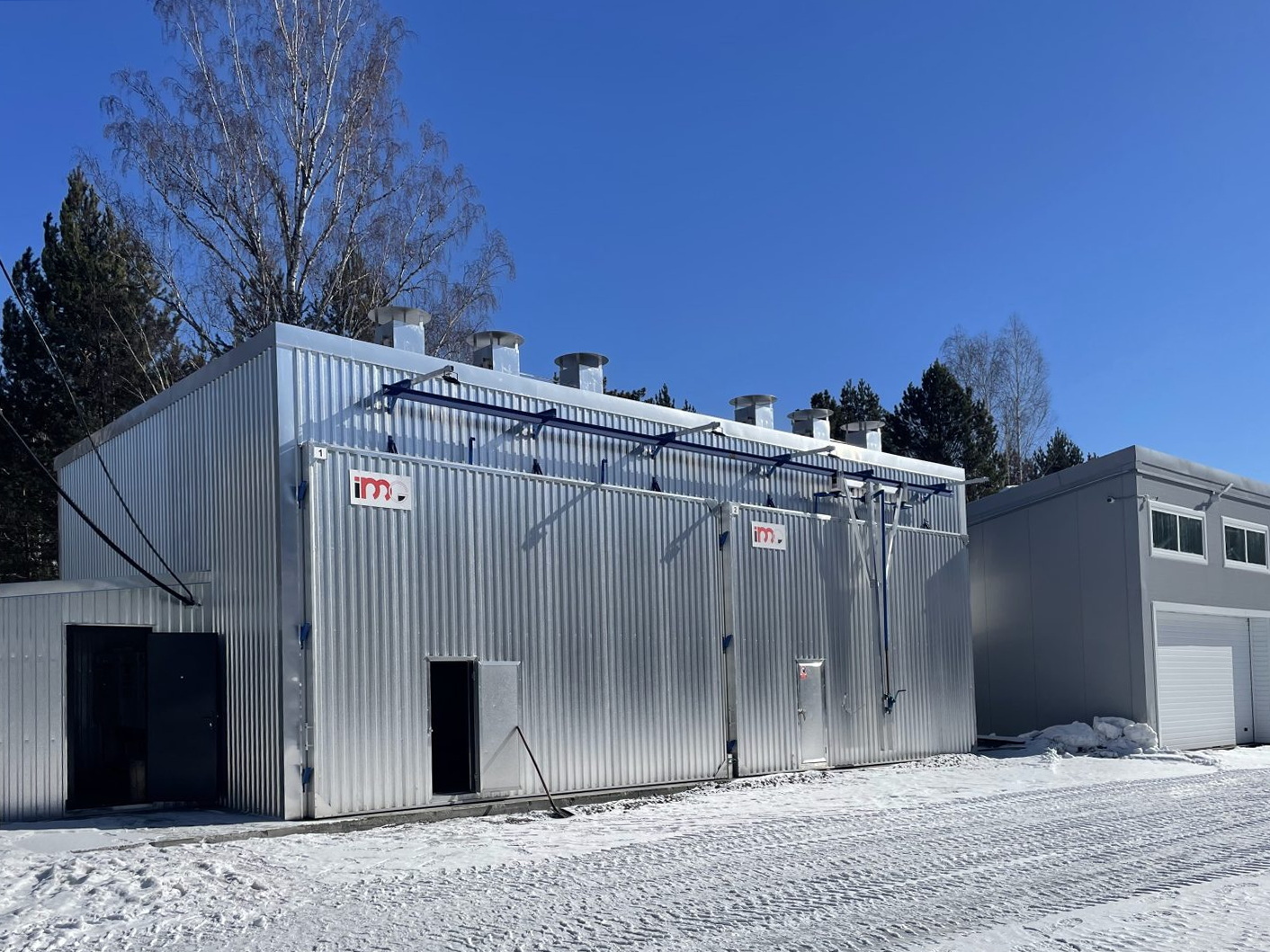

Конструкция корпуса.
Стены, крыша и ворота состоят из двухсторонних профилированных панелей из алюминиевого сплава. В качестве утеплителя в стеновых панелях используется пенополиустирол, толщина утеплителя 140 мм, что позволяет эксплуатировать сушильные камеры при температуре окружающей среды до -55°С. Толщина утеплителя ворот и крыши 100мм. Сушильные камеры MGR, всех моделей, выполнены из коррозионно-стойких материалов, таких как нержавеющая сталь и алюминий. Внутренняя несущая конструкция состоит из стальных профилей специальных сечений, окрашенных грунтовкой и эмалью «нержапласт», каркас герметично зашивается в панели и не имеет контакта с агрессивной средой внутри камеры. Опционально возможно использовать алюминиевый несущий каркас. Благодаря стальному силовому каркасу и использованию пространственных ферм камера имеет снеговую нагрузку 250 кг/м² и устойчивость к ветру до 190 км/час. Это рекордные показатели для сушильных камер.

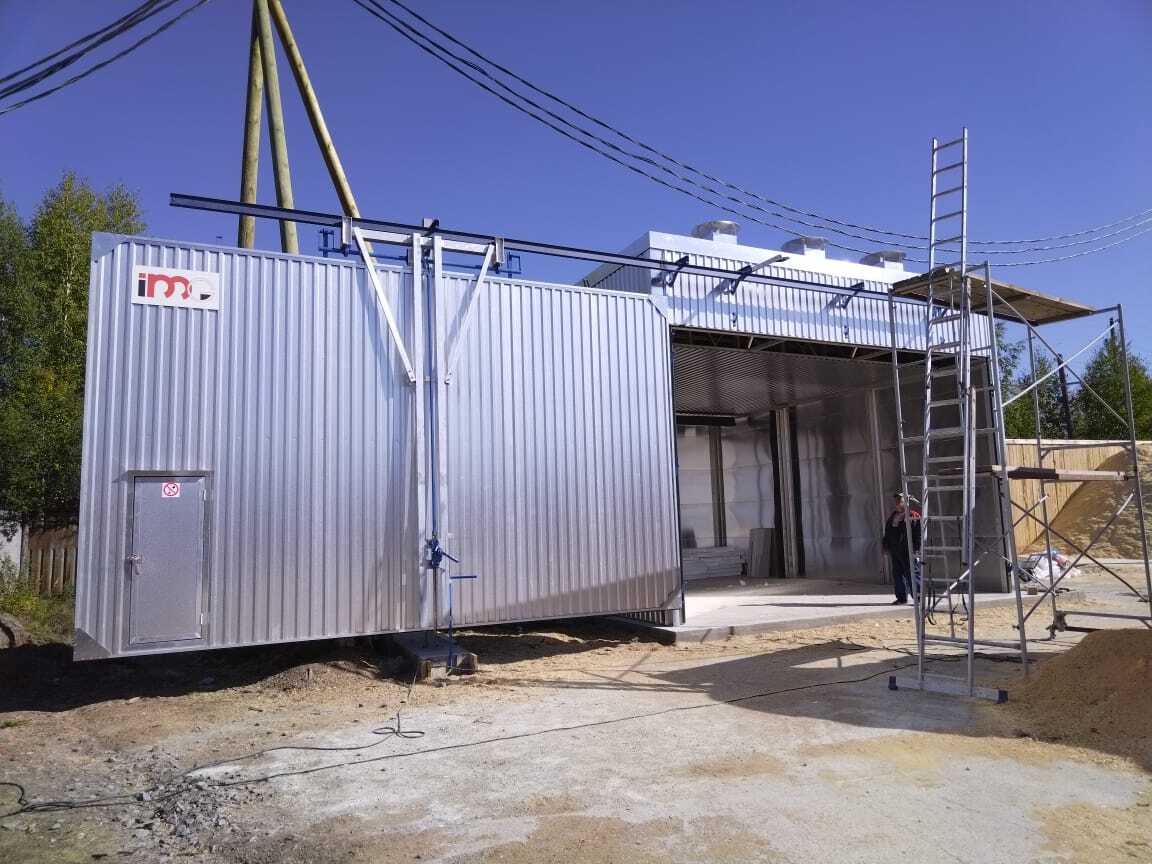

Ворота подъемно откатного типа.
Каркас изготовлен из алюминиевого профиля, механически скреплённого друг с другом винтами из нержавеющей стали и снабженного тягами для обеспечения устойчивости и прочности. Имеют девять точек прижима. Ворота идеально изолированы благодаря специальному профилю из твердого силикона по всему периметру ворот. Для подъёма ворот используется гидравлическая тележка, которая обеспечивает легкий подъём и сдвиг ворот.

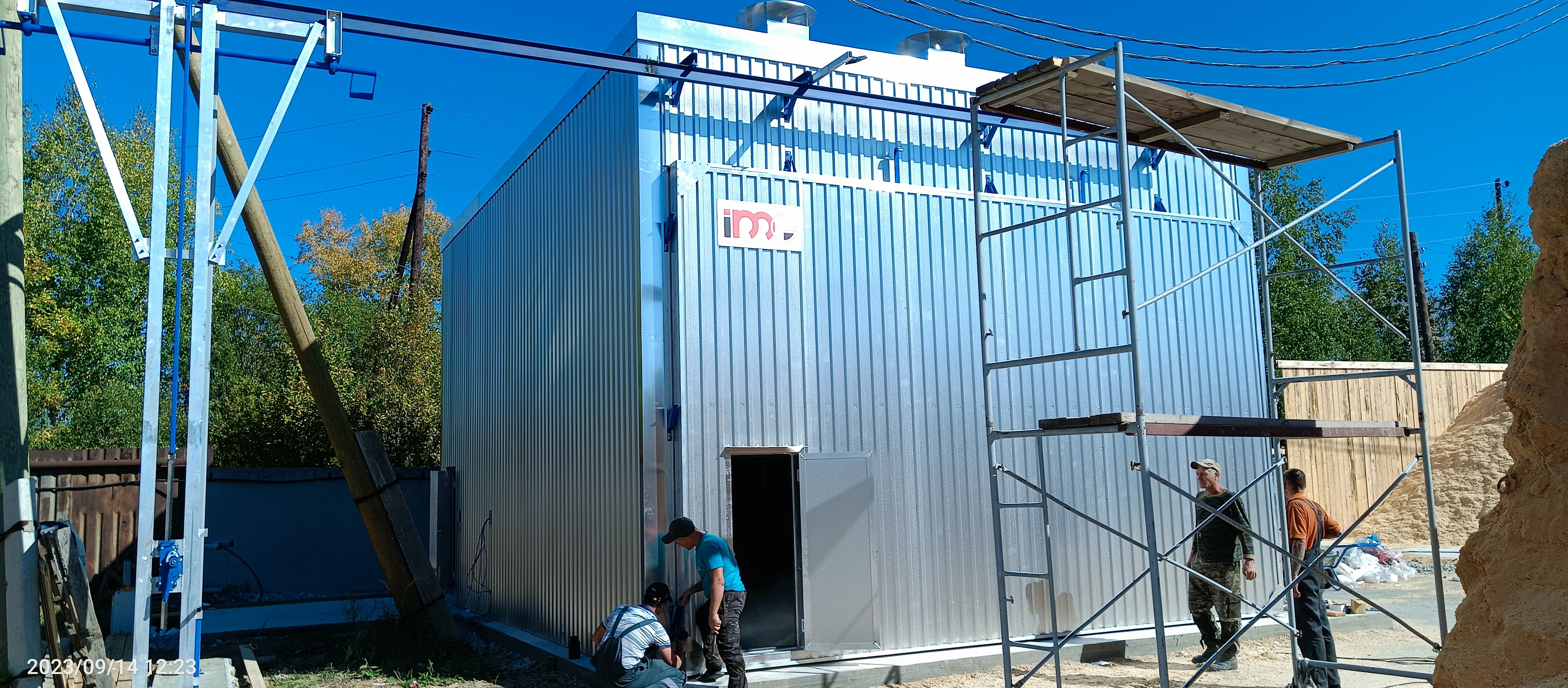

Смотровая дверь располагается на задней стенке сушильной камеры.
Изготовлена из алюминиевого корпуса с силиконовыми прокладками, с термоизоляцией как в стенах камеры. Оборудована замком. Также в случае необходимости возможно её расположить и на боковой стенке и даже в откатных воротах.
Подвесной потолок
Подвесной потолок состоит из профильных алюминиевых листов, установленных на специальные направляющие, что обеспечивает простоту монтажа и даёт доступ к вентиляторам при проведении их обслуживания.
Система вентиляции
Система вентиляции состоит из осевых вентиляторов, которые устанавливаются на алюминиевой ферме над подвесным потолком. Электродвигатель вентилятора предназначен для работы при температуре более 115°С (класс теплостойкости Н), и влажности 100%, в тропическом исполнении, скорость вращения вала 1500 об/мин., степень защиты IP 55 (пыле защищенный, защита от водяных струй со всех сторон), не обслуживаемый, поэтому практически исключен выход двигателя из строя. Ресурс работы составляет порядка 10 — 15 лет. Крыльчатка вентилятора 8-ми лопастная алюминиевая реверсивная с симметричным профилем для обеспечения одинаковой эффективности при вращении в обоих направлениях, благодаря идеальной заводской балансировке и калибровки угла атаки лопастей под рабочую мощность двигателя, достигается максимальный коэффициент полезного действия и вследствие этого происходит экономия энергии. Рабочая температура от -800°С до +3000°С.
Обечайки выполнены либо из нержавеющей стали либо из алюминия.
Система нагрева
Система нагрева состоит из биметаллических двухрядных теплообменников: трубы либо из нержавеющей стали, либо из углеродистой стали, ребра из алюминия. В теплообменнике исключена любая коррозия, очень стоек к размораживанию системы. Маленький шаг оребрения увеличивает площадь нагревательных элементов. Теплообменники устанавливаются на задней стенке и у ворот. Теплообменники снабжены или ответными фланцами или обвязкой с выводом двух труб наружу. Двухрядность калорифера позволяет максимально увеличить теплоотдачу, не создавая при этом выше расчетных препятствий для потока воздуха. Также установлен автоматический клапана для спуска воздуха и кран для слива воды.
Трехходовые краны подачи горячей воды.
Для подачи горячей воды в сушильную камеру используется трехходовой кран производства Belimo. Подбирается в зависимости от объёма полезной загрузки сушильной камеры и типов теплообменников. Возможен диаметр от 32 до 100 мм. Кран регулирует подачу горячей воды в пропорциональном режиме.
Воздушные заслонки
Воздушные заслонки регулируют обмен потока внутреннего воздуха. Размер сечения заслонки в зависимости от объёма загрузки камеры 500х300, 600х400 и 400х200 мм.
Привода Belimo (Швейцария) пропорционально управляют открытием и закрытием воздушных заслонок. Воздушные заслонки могут быть расположены как и на крыше, так и на передней и задней стенке сушильной камеры.
Двухсторонняя система увлажнения
Двухсторонняя система увлажнения поставляется вместе с двумя электромагнитными клапанами и располагается на задней стенке и на стенке над воротами. Благодаря двум веткам увлажнения, включаются форсунки той стороны, в чью сторону работает реверс. Это исключает возможность сбивания капель увлажнения на стены камеры и прямого попадания на древесину и в несколько раз увеличивает эффективность работы системы увлажнения. Трубы, на которых закреплены распыляющие форсунки из латуни, изготовлены из меди. Для увлажнения используется холодная вода, давление не менее 5-6 Бар.
Электрощит управления
Электрощит управления, отвечающий самым высоким и современным требованиям, имеет полную электрозащиту, имеет дублирующее управление, полную световую индексацию и максимальную степень надежности. Электрическая панель осуществляет автоматическое или ручное управление всеми функциями сушильного процесса. Встроенные огни помогают оператору отслеживать текущее состояние и помогают легко найти и устранить неисправность.
Автоматический контроллер
Автоматический контроллер Delphi разработанный на основе передовых технологий в электронике, вобрал в себя результаты многолетнего опыта производства автоматики сушильных камер. Удобное меню позволяет производить быструю настройку контроллера даже неопытному пользователю. Все страницы контроллера имеют строку текущего состояния (в верхней части экрана) и строку меню (в нижней части).Контроллер оснащен системой iButton, которая представляет собой считывающее устройство, расположенное непосредственно на панели контроллера и набор электромагнитных ключей. С помощью этой системы можно не только заблокировать клавиши контроллера, но также обновить программное обеспечение, сохранить или вызвать программу сушки.
